Porta scaricatori per moduli IDC

La serie QCS costituisce un sistema completo per la connettività di cavi in rame a coppie per le telecomunicazioni, dai piccoli-medi permutatori di centrale, alla rete di accesso, fino ai permutatori per impianti interni.
Ciò nonostante, a causa delle caratteristiche costruttive dei connettori, la serie QCS trova la sua massima espressione nella rete di accesso, cioè nell’ultimo miglio.
I connettori utilizzano contatti IDC allo stato dell’arte, basati sul principio “split cylinder”; nei connettori di sezionamento, tale contatto è rivestito in oro per garantire la massima affidabilità.
I connettori sono disponibili a 5 e 10 coppie, sezionabili, di connessione, a basso profilo e ibridi IDC/VITE.
I connettori di sezionamento standard hanno la caratteristica peculiare di consentire sezionamento, permuta e test anche mentre la protezione da fulminazioni è installata.

Materiali:
Materiale corpo: Policarbonato rinforzato fibra di vetro
Autoestinguenza: V0 (UL94)
Materiali contatti: Bronzo fosforoso
Rivestimento: Sn-Ni + Au (1.27µm) sui contatti di sezionamento

Specifiche meccaniche:
Forza di estrazione radiale, Ø 0,4: >4 N
Forza di estrazione radiale, Ø 0,6: >8 N
Forza di estrazione assiale, Ø 0,4: >10 N
Forza di estrazione assiale, Ø 0,6: >20 N

Specifiche elettriche:
Resistenza di contatto: <5 mOhm
Resistenza di isolamento: >50 GOhm @ 100 Vac
Rigidità elettrica: 2000 Vrms, 50 Hz, 1 min
Caratteristiche di trasmissione: Categoria 3, EIA/TIA568A

Connettori:
QCS10 (10 Pair Disconnection): Diametro conduttori 0.4-0.6 mm. Contatti di sezionamento dorati. Permuta e sezionamento possibili anche con la protezione installata. Guida fili integrato.
QCS10L (10 Pair left entry cable guide): Diametro conduttori 0.4-0.6 mm. Contatti di sezionamento dorati. Permuta e sezionamento possibili anche con la protezione installata. Guida fili integrato.
QCS10R (10 Pair Right Entry Cable Guide): Diametro conduttori 0.4-0.6 mm. Contatti di sezionamento dorati. Permuta e sezionamento possibili anche con la protezione installata. Guida fili integrato.
QCSCREW (10 pair IDC-Screw Disconnection): Diametro conduttori 0.4-0.6mm lato IDC. Diametro conduttori fino a 1.5 mm lato vite. Compatibile con gli accessori e le protezioni QCS

Sistemi di protezione:

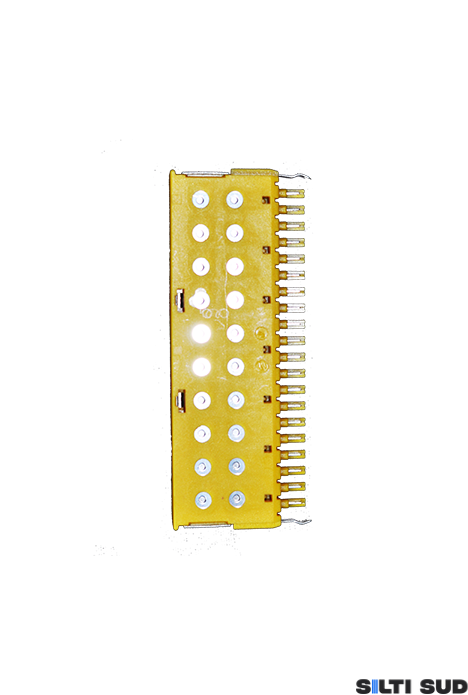

QCSGAM230
(Loaded with 20 bi-pole GDTS, 230 V)
Molto compatto.
Struttura in policarbonato V0.
Accetta scaricatori bipolari a bottone
Disponibile pre-caricato
con scaricatori 230v o 250V, 10A/20kA

QCSGAM250
(Loaded with 20 bi-pole GDTS, 250 V)
Molto compatto.
Struttura in policarbonato V0.
Accetta scaricatori bipolari a bottone
Disponibile pre-caricato
con scaricatori 230v o 250V, 10A/20kA
